施工节点大样-铝塑板加强边框及中肋大样的剖面图

来源： | 发布日期：2025-02-08

29加强边框及中肋大样

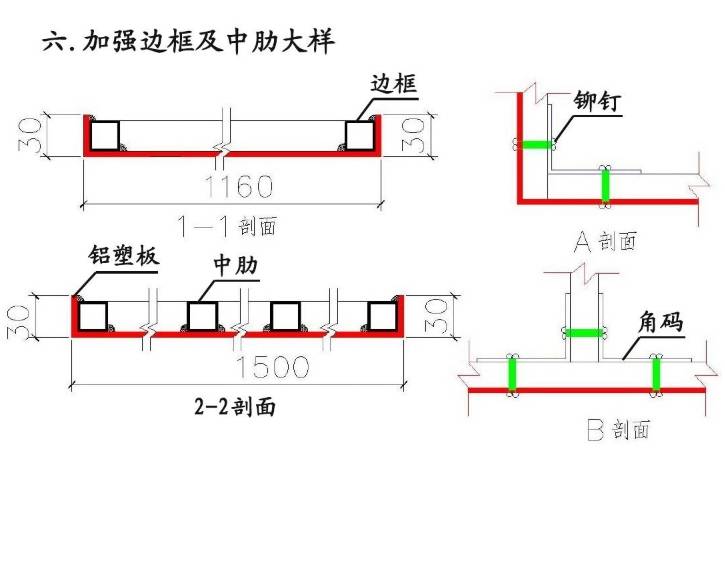

这张图片是铝塑板加强边框及中肋大样的剖面图，详细展示了铝塑板边框和中肋的结构细节：

1 - 1 剖面：呈现了铝塑板宽度方向（1160mm）的结构，可见边框位于铝塑板两侧，高度为 30mm 。
2 - 2 剖面：展示铝塑板长度方向（1500mm）的结构，除两侧边框外，板内设有多个中肋，中肋与边框高度相同，均为 30mm 。
A 剖面：是边框处的局部剖面，显示边框通过铆钉进行连接固定。
B 剖面：为中肋部位的局部剖面，表明中肋通过角码与铝塑板相连。

这些剖面图为铝塑板加强边框及中肋的施工提供精确的结构参考，有助于确保安装质量和结构稳定性。
