施工节点大样-铝塑复合板外部拐角安装的施工节点大样图

来源： | 发布日期：2025-02-08

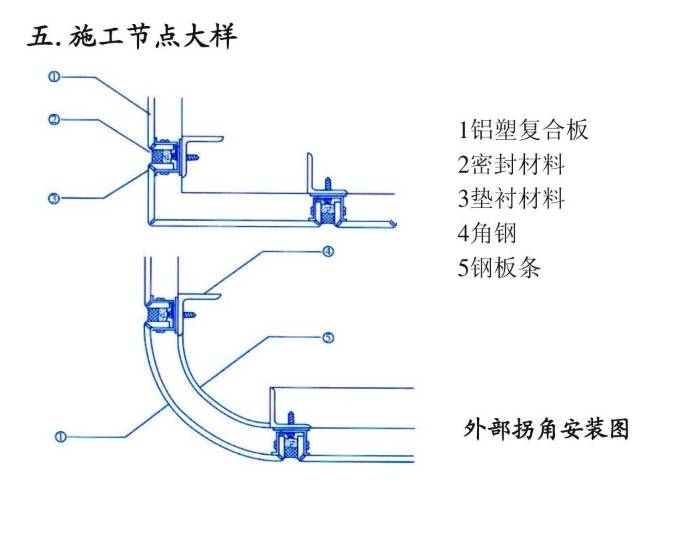

23施工节点大样-外部拐角安装图

这是一张铝塑复合板外部拐角安装的施工节点大样图，展示了铝塑复合板在外部拐角处的安装结构和各部件组成：

主要部件：铝塑复合板为拐角处的装饰材料；密封材料用于填充缝隙，防止水汽、灰尘等进入；垫衬材料起到缓冲和调整作用；角钢和钢板条为支撑和固定部件，增强拐角处的结构稳定性。
结构示意：图中呈现了两种拐角情况，上方为直角拐角，下方为弧形拐角。铝塑复合板通过角钢、钢板条等部件固定在拐角处，各部件间用密封材料和垫衬材料进行处理，以确保安装的密封性和稳固性。
图示作用：为施工人员提供了铝塑复合板在外部拐角安装的具体技术指导，明确各部件的安装位置和连接方式，有助于保证施工质量和装饰效果。
